ویژگی‌ها و قابلیت‌های برجسته روور C4:



  1. طراحی فشرده و ارگونومیک:

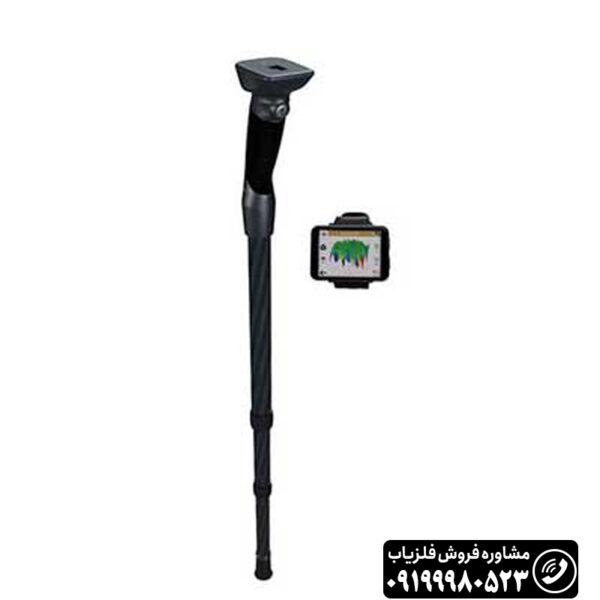

    • Rover C4 نسبت به مدل‌های قبلی خود، بسیار جمع‌وجورتر و سبک‌تر طراحی شده است، که حمل و نقل و استفاده طولانی‌مدت از آن را آسان‌تر می‌کند. تمامی سنسورها و کنترل‌ها در یک شفت تلسکوپی و قابل چرخش ادغام شده‌اند.
    • دارای صفحه نمایش لمسی با وضوح بالا.

  2. عملکرد چندکاره:

    • شامل حالت‌های عملیاتی مختلف برای نیازهای کاوش متفاوت:
      • Ground Scan (اسکن زمین): حالت اصلی برای ایجاد نقشه‌های سه‌بعدی از زیر زمین.
      • Mineral Scan (اسکن کانی): برای تشخیص مناطق با تراکم بالای مواد معدنی.
      • Live Scan (اسکن زنده): برای مشاهده لحظه‌ای تغییرات سیگنال هنگام حرکت دستگاه.
      • Magnetometer (مگنومتر): برای شناسایی و نقشه‌برداری سریع ناهنجاری‌های مغناطیسی.
دسته: برچسب: , , , , , , , , , برند:

توضیحات

اسکنر روورسی 4

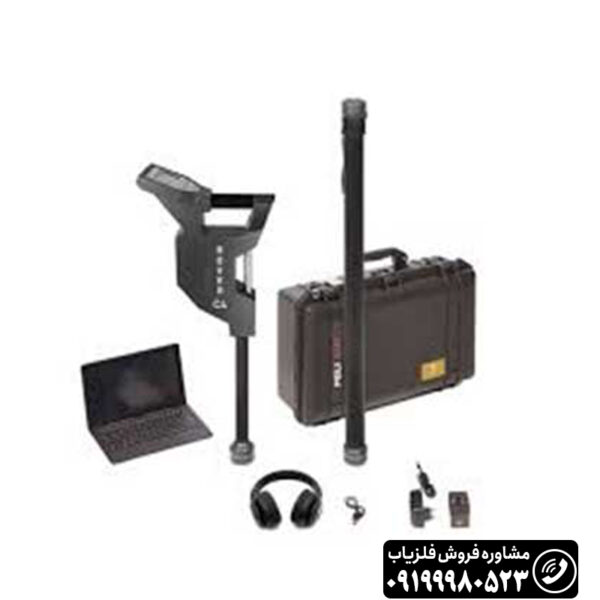

اسکنر روورسی 4 C4 (Rover C4) یک اسکنر زمین سه‌بعدی (3D Ground Scanner) پیشرفته از شرکت OKM آلمان است.

این دستگاه در دسته ابزارهای ژئوفیزیکی قرار می‌گیرد و برای کاوشگران حرفه‌ای، باستان‌شناسان و جویندگان گنج طراحی شده است تا ناهنجاری‌های زیرزمینی مانند فلزات بزرگ، حفره‌ها، تونل‌ها، و سازه‌های مدفون را شناسایی و به صورت بصری نمایش دهد.

اسکنر فلزیاب روور Okm Rover c4 ( روور سی چهار ) جدیدترین محصول تولیدی شرکت او کی ام در سال 2021 است.

تکنولوژی و اصول کارکرد:



روور C4 بر اساس اصل اندازه‌گیری و تحلیل میدان‌های مغناطیسی و الکتریکی طبیعی زیر زمین کار می‌کند.

این دستگاه از سنسورهای خاصی برای جمع‌آوری داده‌ها استفاده می‌کند که عبارتند از:

  1. سنسورهای مگنومتر / گرادیومتر (Magnetometer / Gradiometer):
    • این سنسورها تغییرات و ناهنجاری‌ها را در میدان مغناطیسی زمین شناسایی می‌کنند.
    • کاربرد:
    • برای تشخیص فلزات آهنی (فرومغناطیس) بزرگ (مانند صندوق‌های آهنی، ابزارآلات قدیمی، توده‌های آهن)، حفره‌ها (Voids) مانند تونل‌ها، اتاقک‌ها، قبرها و سرداب‌ها (به دلیل عدم وجود مواد مغناطیسی در فضای خالی)، و همچنین خاک‌های دست‌خورده (که در گذشته حفاری و دوباره پر شده‌اند) یا سازه‌های مدفون (مانند دیوارها و فونداسیون‌های باستانی).
  2. رادار نفوذ کننده در زمین (GPR – Ground Penetrating Radar) – غیرمستقیم و ادغامی در برخی نسخه‌ها:
    • اگرچه Rover C4 یک GPR کامل نیست، اما از سنسورهایی استفاده می‌کند که می‌تواند اطلاعات مرتبط با تغییرات دی‌الکتریک خاک را نیز ثبت کند که به شناسایی بهتر حفره‌ها و لایه‌های زمین کمک می‌کند.
  3. پردازش و تصویربرداری سه‌بعدی:
    • سپس، نرم‌افزار تخصصی Visualizer 3D (که توسط OKM توسعه یافته است) این داده‌ها را به نقشه‌های سه‌بعدی رنگی و قابل تفسیر از زیر زمین تبدیل می‌کند.



ویژگی‌ها و قابلیت‌های برجسته روور C4:



  1. طراحی فشرده و ارگونومیک:

    • Rover C4 نسبت به مدل‌های قبلی خود، بسیار جمع‌وجورتر و سبک‌تر طراحی شده است، که حمل و نقل و استفاده طولانی‌مدت از آن را آسان‌تر می‌کند. تمامی سنسورها و کنترل‌ها در یک شفت تلسکوپی و قابل چرخش ادغام شده‌اند.
    • دارای صفحه نمایش لمسی با وضوح بالا.

  2. عملکرد چندکاره:

    • شامل حالت‌های عملیاتی مختلف برای نیازهای کاوش متفاوت:
      • Ground Scan (اسکن زمین): حالت اصلی برای ایجاد نقشه‌های سه‌بعدی از زیر زمین.
      • Mineral Scan (اسکن کانی): برای تشخیص مناطق با تراکم بالای مواد معدنی.
      • Live Scan (اسکن زنده): برای مشاهده لحظه‌ای تغییرات سیگنال هنگام حرکت دستگاه.
      • Magnetometer (مگنومتر): برای شناسایی و نقشه‌برداری سریع ناهنجاری‌های مغناطیسی.

  3. عمق‌زنی بالا:

    • روور C4 قادر است ناهنجاری‌های بزرگ و اهداف عمیق را شناسایی کند. عمق دقیق بستگی به اندازه هدف، ترکیب خاک و نویز محیطی دارد، اما می‌تواند به چندین متر (معمولاً تا 15-20 متر برای اهداف بزرگ مانند فضاهای خالی) برسد.

  4. تفکیک و نمایش بصری:

    • نرم‌افزار Visualizer 3D ناهنجاری‌ها را به صورت بصری تفکیک می‌کند:
      • تجزیه و تحلیل سه‌بعدی: امکان چرخش، زوم، برش و اندازه‌گیری ابعاد تقریبی اهداف.

  5. GPS یکپارچه:

    • دارای GPS داخلی برای ثبت خودکار موقعیت مکانی هر نقطه اسکن، که برای نقشه‌برداری دقیق مناطق وسیع و بازگشت به اهداف ضروری است.

  6. باتری بادوام:

    • باتری لیتیوم یون با عمر طولانی که امکان کاوش در طولانی مدت را فراهم می‌کند.

محدودیت‌ها و ملاحظات مهم:



  1. عدم تشخیص مستقیم طلای کوچک:
  2. همانند سایر مگنومترها، Rover C4 به طور مستقیم و با اطمینان، قطعات کوچک طلا، سکه‌های تکی یا جواهرات ریز (که غیر مغناطیسی هستند) را تشخیص نمی‌دهد. تمرکز آن بر روی فلزات آهنی بزرگ، فضاهای خالی و تغییرات ساختاری خاک است. اگر طلایی در کنار یک شیء آهنی بزرگ یا در یک حفره باشد، دستگاه ناهنجاری را تشخیص می‌دهد، اما دلیل آن فلز آهنی یا حفره است، نه خود طلا.
  3. نیاز به تفسیر تخصصی:
  4. داده‌های خام به تنهایی بی‌معنا هستند. تفسیر صحیح تصاویر سه‌بعدی و تمایز بین ناهنجاری‌های واقعی و عوامل مزاحم (مانند سنگ‌های طبیعی، ریشه‌های درخت، نویزهای محیطی) نیازمند آموزش تخصصی و تجربه بالاست.
  5. هزینه بالا: OKM Rover C4 یک دستگاه حرفه‌ای و گران‌قیمت است.

عمق کاوش (Depth):



  • برای اهداف بزرگ و حفره‌ها:
  • روور C4 برای شناسایی اهداف بزرگ و ناهنجاری‌های زیرزمینی مانند حفره‌ها، تونل‌ها، اتاقک‌ها، قبرها، و توده‌های فلزی بزرگ طراحی شده است.
  • عمق کاوش این دستگاه برای چنین اهدافی می‌تواند به چندین متر برسد.
    • به طور کلی، OKM برای سری Rover C4 عمق‌های قابل توجهی را ذکر می‌کند که می‌تواند برای فضاهای خالی و ساختارهای بزرگ تا حدود 15 تا 20 متر و حتی بیشتر (بسته به اندازه هدف و شرایط خاک) باشد.
    • برای توده‌های فلزی بزرگ (به خصوص آهنی)، عمق قابل دسترس نیز بالا خواهد بود.
  • وابستگی به عوامل محیطی:
  • عمق دقیق همیشه به عوامل متعددی بستگی دارد:
    • اندازه هدف:
    • اهداف بزرگتر در عمق بیشتری قابل شناسایی هستند.
    • جنس هدف:
    • فلزات آهنی بزرگ و فضاهای خالی به دلیل تفاوت‌های مغناطیسی یا چگالی با خاک اطراف، به خوبی قابل تشخیص‌اند.
    • نوع و کانی‌سازی خاک:
    • خاک‌های با کانی‌سازی بالا یا نویز زیاد می‌توانند عمق را کاهش دهند.
    • مهارت اپراتور:
    • اسکن صحیح و تفسیر دقیق داده‌ها نقش حیاتی در دستیابی به حداکثر عمق دارد.



تفکیک (Discrimination):



تفکیک در روور C4 به معنای تمایز بین انواع ناهنجاری‌های زیرزمینی است که از طریق نرم‌افزار Visualizer 3D انجام می‌شود، نه با یک شناسه عددی ساده مانند VDI در فلزیاب‌های VLF.

  • تفکیک بر اساس نوع ناهنجاری:
    • فضاهای خالی (Hollows/Cavities):
    • این دستگاه در شناسایی حفره‌ها، تونل‌ها و اتاقک‌های زیرزمینی بسیار قوی است.
    • در نرم‌افزار Visualizer 3D، این فضاهای خالی معمولاً با رنگ‌های خاصی (مانند آبی) نمایش داده می‌شوند که نشان‌دهنده نبود مواد معدنی یا چگالی کمتر در آن نقطه است.
    • فلزات آهنی (Ferrous Metals):
    • توده‌های فلزات آهنی بزرگ (مانند آهن، فولاد) که دارای خواص مغناطیسی هستند، به خوبی توسط سنسورهای مگنومتریک شناسایی شده و در نرم‌افزار معمولاً با رنگ‌های گرم (مانند قرمز) یا الگوهای خاصی نمایش داده می‌شوند که نشان‌دهنده تمرکز میدان مغناطیسی است.
    • فلزات غیرآهنی (Non-Ferrous Metals):
    • روور C4 مستقیماً برای تشخیص قطعات کوچک طلای خام، سکه‌های تکی یا جواهرات ریز (که غیرمغناطیسی هستند) طراحی نشده است.  اما این تفکیک برای اهداف بزرگ و با تکیه بر تغییرات کلی در خواص زمین است، نه تفکیک دقیق جنس فلزات کوچک.
    • خاک‌های دست‌خورده و سازه‌ها:
    • تغییرات در تراکم خاک ناشی از حفاری‌های قدیمی یا وجود سازه‌های مدفون نیز قابل تشخیص و نمایش هستند.
  • تفکیک بصری در نرم‌افزار Visualizer 3D:
    • مهمترین ابزار تفکیک، تجزیه و تحلیل بصری توسط اپراتور در نرم‌افزار است. با مشاهده شکل، اندازه، عمق و رنگ ناهنجاری در تصویر سه‌بعدی، اپراتور می‌تواند با تجربه و دانش خود، ماهیت تقریبی هدف را حدس بزند.
    • این نرم‌افزار ابزارهایی برای فیلتر کردن نویز، تغییر نمایش رنگ‌ها و تحلیل دقیق‌تر سیگنال‌ها ارائه می‌دهد.

خلاصه:

روور C4 یک فلزیاب عمق‌زن برای اهداف بزرگ و فضاهای خالی است که عمق کاوش آن می‌تواند به چندین متر برسد. تفکیک آن عمدتاً بر اساس تمایز بین فلزات آهنی، فلزات غیرآهنی بزرگ و فضاهای خالی است که از طریق تجزیه و تحلیل بصری تصاویر سه‌بعدی در نرم‌افزار Visualizer 3D انجام می‌شود.

جمع‌بندی:

فلزیاب OKM Rover C4 یک ابزار ژئوفیزیکی پیشرفته و قدرتمند برای کاوشگران حرفه‌ای و باستان‌شناسان است که به دنبال شناسایی دقیق و تصویربرداری سه‌بعدی از ناهنجاری‌های زیرزمینی مانند فلزات بزرگ (عمدتاً آهنی)، فضاهای خالی و ساختارهای مدفون هستند. این دستگاه سرمایه‌گذاری بزرگی است که نیاز به آموزش و تخصص کافی برای استفاده و تفسیر صحیح نتایج دارد.



ارتباط با کارشناس فروش

برای تعمیرات انواع فلزیاب اینجا کلیک کنید.

برای خرید انواع فلزیاب اورجینال کلیک کنید. 09199980523

برای مشاوره رایگان در مورد علائم ونشانه ها و خرید و فروش فلزیاب ها با کارشناسان ما در تماس باشید

تلگرام کارشناس آثار و نشانه ها  : @karshenas_zarshenasan

شماره تماس کارشناس آموزش فلزیاب، خرید فلزیاب و تعمیر فلزیاب : 09350589991

توضیحات تکمیلی

کشور سازنده

" آلمان "
عمق شناسنایی

" 15 تا 20 متر "
باتری

" باتری لیتیوم یون با عمر طولانی که امکان کاوش در طولانی مدت را فراهم می‌کند "
نرم افزار

" ویژیوالایزر "
" نوع و کانی‌سازی خاک

" خاک‌های با کانی‌سازی بالا یا نویز زیاد می‌توانند عمق را کاهش دهند "
اسکن زنده

" برای مشاهده لحظه‌ای تغییرات سیگنال هنگام حرکت دستگاه "
